BE Semiconductor Industries (BESI.AS) 4 月 23 日披露 1Q26 业绩。整体出货低于市场预期，但 Hybrid Bonding（混合键合）订单显著强劲，管理层据此上修 2Q outlook[1]。这家荷兰先进封装设备厂的订单数据，被卖方普遍视为 HBM4 量产时间表与 NVDA Rubin / AMD MI400 GPU 周期的领先指标。
市场反应是：BESI 当日股价盘后 +6%，国内先进封装链通富微电（002156）、长电科技（600584）次日跟涨。事件本身不大，但信号意义被机构反复强调——上游设备订单领先下游 GPU 出货 2-3 个季度是半导体周期的经典节奏。这次 BESI 订单超预期的窗口，恰好对应到 2026 H2 的 HBM4 量产爬坡与 NVDA Rubin、AMD MI400 的同步投产，时间链高度自洽。
本文按六个层面拆解：BESI 1Q 数据与 Hybrid Bonding 订单含义、Hybrid Bonding 工艺为何是 HBM4 关键路径、上游设备到下游 GPU 出货的时间链、A 股先进封装供应链映射、NVDA Rubin / AMD MI400 时间表对照、以及 HBM 库存周期与 GPU 平台延期两类风险。最后给出未来 4-6 周需要重点跟踪的两个验证节点。
事件：BESI 1Q26 数据与 Hybrid Bonding 订单结构
BESI 1Q26 整体出货数据弱于卖方一致预期，主要受消费电子封装设备拖累。但拆分订单结构看，Hybrid Bonding 设备订单环比显著上行，且管理层在电话会上明确将 2Q 出货指引上调[1]。这一组合——「整体 miss + 高端订单超预期」——对应的是先进封装结构性升级与传统封装周期下行的剪刀差。
Hybrid Bonding 是先进封装中精度最高的工艺。它通过原子级铜-铜直接键合，替代传统的微凸点（μBump），实现亚微米级别的芯片堆叠。BESI 与 ASMPT、DISCO 共同垄断全球 Hybrid Bonding 设备市场，三家合计份额超过 95%[2]。
| 设备厂商 | 地区 | 主要客户 | 市占率（卖方估算） |
|---|---|---|---|
| BESI | 荷兰 | SK Hynix、台积电、Intel | ~50% |
| ASMPT | 香港 / 新加坡 | 三星、SMIC、长电 | ~30% |
| DISCO | 日本 | 台积电、SK Hynix | ~15% |
| 其他 | — | — | ~5% |
关键点是：BESI 1Q 订单上行的主要客户是台积电与 SK Hynix，对应的下游应用即 HBM4 量产爬坡与 CoWoS 高端封装产能扩张。台积电 CoWoS 是 NVDA Rubin / AMD MI400 等下一代 GPU 的封装工艺底座[2]。BESI 的设备配置通常按客户需求定制，从下单到交付往往需要 6-9 个月，因此这批订单基本可以视为已经锁定 2026 H2 的产能扩张。
更重要的是订单结构本身——管理层在电话会上强调，本季度 Hybrid Bonding 订单中既包含存量产线扩产，也包含新客户首次下单，意味着先进封装的玩家阵营正在扩大。这与 2024 年只有台积电、SK Hynix 两家主导的局面有明显差别[1]。
Hybrid Bonding 为什么是 HBM4 关键工艺
HBM（高带宽存储）通过 DRAM 芯片垂直堆叠实现超高带宽，是 AI 训练 / 推理芯片的关键瓶颈。HBM3E 已是 12-Hi 堆叠（12 层 DRAM），HBM4 进一步提升到 16-Hi，单堆容量翻倍、带宽超 2TB/s[3]。
堆叠层数从 12 升到 16，传统 μBump 工艺在散热和良率上已接近极限。Hybrid Bonding 是 HBM4 16-Hi 量产的必经路径——铜-铜直接键合大幅降低互连电阻和热阻，使得高层堆叠的良率和散热可控。从工艺细节看，Hybrid Bonding 的对位精度要求达到亚微米级别，远高于传统 μBump 的微米级精度，这也是设备国产化迟迟无法突破的根本原因。
| 规格 | HBM3E | HBM4 |
|---|---|---|
| 堆叠层数 | 12-Hi | 16-Hi |
| 单堆容量 | 36GB | 48-64GB |
| 带宽 | ~1.2TB/s | ~2TB/s+ |
| 互连工艺 | μBump | Hybrid Bonding |
| 量产时间 | 2024 H1（已量产） | 2026 H2 爬坡 |
| 主要供应商 | SK Hynix / Samsung / Micron | SK Hynix 领先 |
据卖方一致预期，HBM4 量产时间表为：2026 H2 SK Hynix 首批出货，Samsung、Micron 紧随其后，2027 全年进入全面放量。其中 SK Hynix 仍是节奏最快的供应商，预计 2026 Q3 实现首批量产出货[3]。
上游设备 → HBM 量产 → GPU 出货 的时间链
半导体周期典型节奏是：设备订单领先量产 2-3 个季度，量产领先终端芯片出货 1-2 个季度。BESI 1Q26 Hybrid Bonding 订单上行，对应的是 2026 H2 - 2027 H1 的 HBM4 量产爬坡，再对应 NVDA Rubin / AMD MI400 在 2026 H2 - 2027 H1 的投产时间窗。

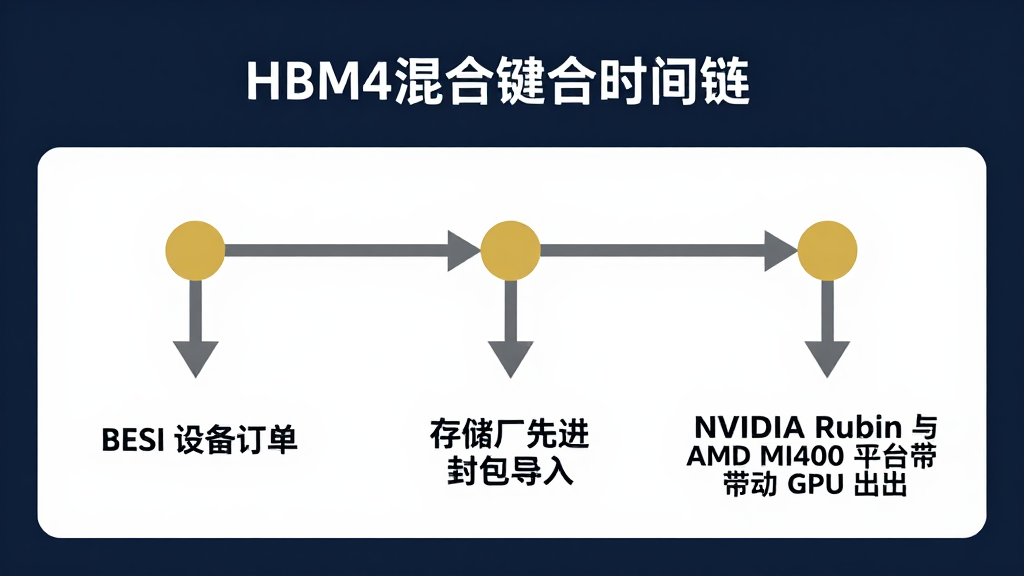

先进封装主题最容易被写散，这张时间链图把设备订单、HBM 量产和 GPU 出货放在一条线上。
| 时间窗 | BESI / 设备订单 | HBM4 量产 | GPU 出货 |
|---|---|---|---|
| 2026 Q1（已发生） | 订单上行 | — | — |
| 2026 Q2-Q3 | 持续兑现 | SK Hynix 首批 | — |
| 2026 Q4 | — | 三家爬坡 | NVDA Rubin (R100) 投产 |
| 2027 H1 | — | 全面放量 | AMD MI400 投产 |
| 2027 H2 | — | — | Rubin / MI400 上量 |
这一时间链的含义是：BESI 1Q 订单已锁定 2026 H2 - 2027 H1 的 HBM4 + GPU 双周期兑现。如果未来 2-3 个季度 BESI 订单持续超预期，可推断 GPU 周期延续到 2028；若订单回落，则需警惕周期顶点。这也是为什么机构投资者会把 BESI 季度订单当作半导体周期的核心观察指标之一，重要性不亚于台积电月度营收和 SK Hynix HBM 出货数据。
历史上类似的领先信号曾出现过两次：一次是 2023 年初 BESI 订单率先反映 HBM3 量产启动，对应 NVDA H100 在 2023 H2 大规模出货；另一次是 2024 年初订单上行预示 HBM3E 与 NVDA Blackwell 周期。两次信号兑现都在 6-9 个月内完成，本次 1Q26 订单的兑现时间窗也大致符合这一节奏[2]。
下一关键事件是：SK Hynix 5 月底 Tech Day预计披露 HBM4 量产细节，以及 NVDA GTC 2026 春季峰会对 Rubin 时间表的更新。这两个节点将验证 BESI 信号是否成立。
A 股先进封装供应链映射
Hybrid Bonding 设备本身国产替代尚未突破，但下游先进封装代工与材料环节已有清晰的 A 股映射。
